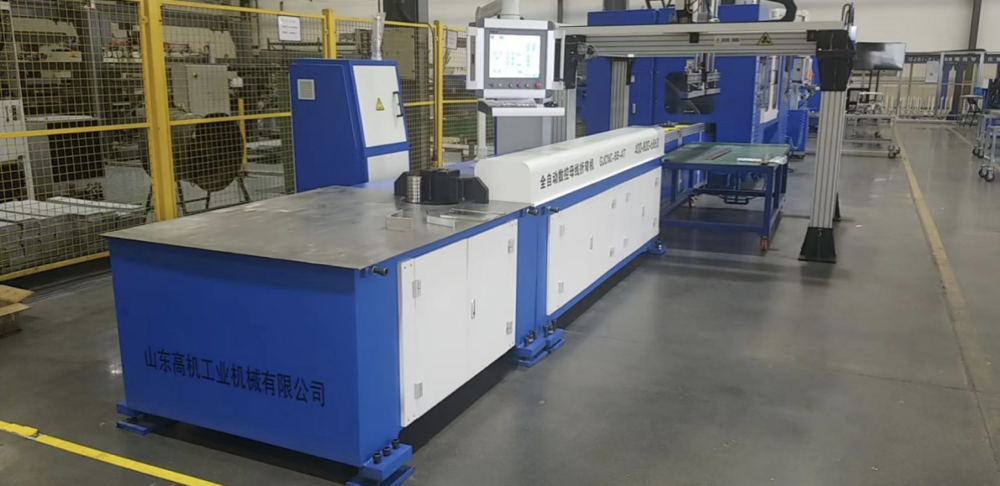

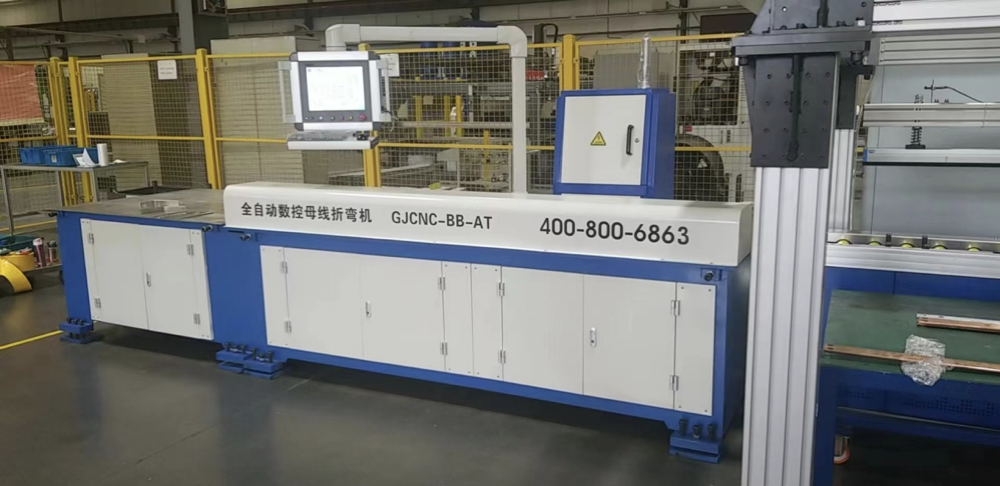

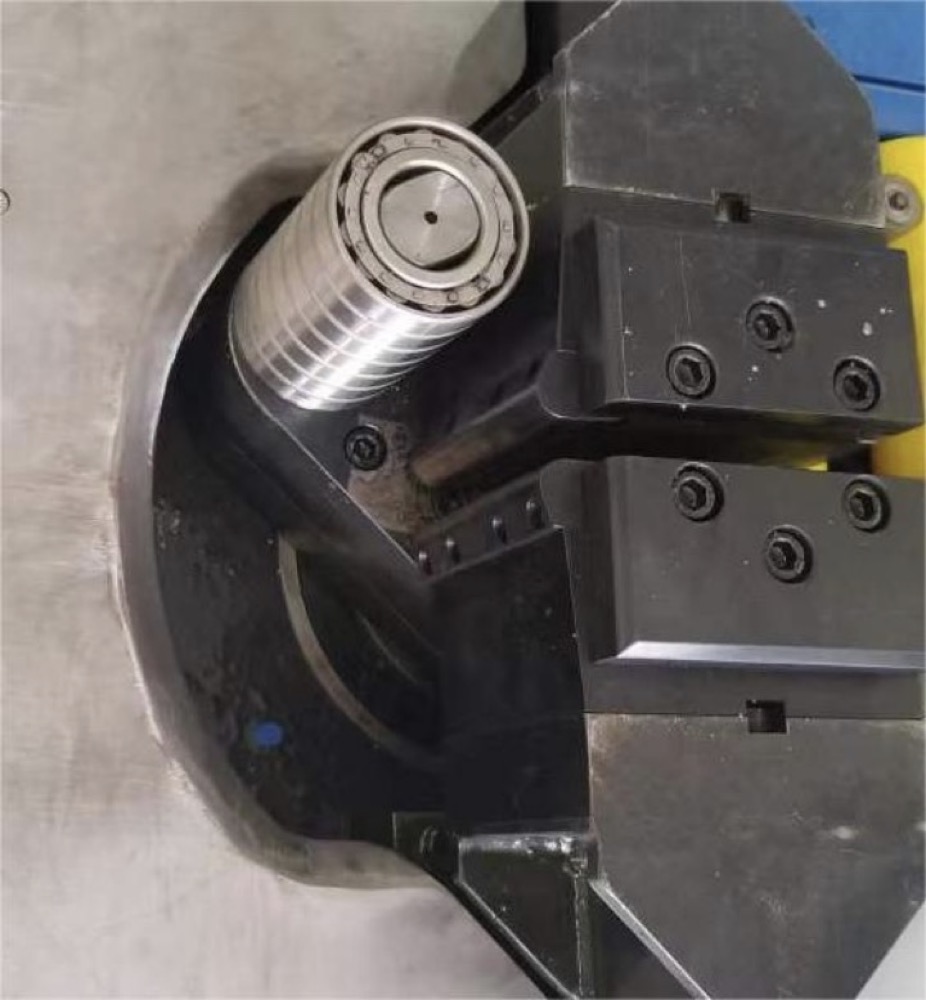

全自動數控母線折彎機

全自動數控母線折彎機是高效、精密的母線加工設備，由主機、副工作臺、主工作臺、伺服液壓站和控制臺等組成。液壓元器件采用國內外名牌產品，有效保證了機床的整體性能。機器的主要特點： 1.機器工作自動化。機器按照自動生成的程序進行加工。編制好的加工程序可隨時調出來下載至數控系統進行加工。 2.機床上大部分零件采用焊接方式，結構簡單，剛性較好。 3.X、Z方向采用了效率高、壽命長、精度高優質滾珠絲杠和直線導軌，由伺服電機或者液壓油缸進行驅動，從而保證了零件的加工質量和精度要求。四、GJCNCBBAT數控系統 1.本系統主要由軟件和硬件組成。軟件主要由GJCNC通訊軟件和GJCNCBBAT手動控制軟件組成；硬件主要由上位機、PLC、伺服、控制按鈕、傳感器、電磁閥等組成。上位機包含觸屏一體機、GJCNC通訊軟件、GJCNCBBAT手動控制軟件。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類：

產品中心

新品發布

所屬分類

返回列表



產品描述

參數

一、技術參數

1.1銅排加工規格要素

a)母線排寬度：60~125(mm)；

b)母線排厚度：6~10(mm)；

c)母線長度：300~2000（mm）。

1.2可加工的規格：“L”型和“Z”型彎

主要技術參數：

名稱		單位	參數
公稱力	折彎	KN	300
	側推	N	500
	翻轉	N	500
輸送部分	電機功率	kW	0.5
伺服部分	電機功率	kW	1.5
液壓單元	電機功率	kW	8
X軸定位速度最高		m/Min	48
X軸最大行程		mm	2000
Z軸最大有效行程		mm	150
折彎角度范圍		°	90≤Y＜180
折彎模具		套	2
控制軸數		個	2
角度精度		°	±0.2
定位精度		mm	±0.5
氣源壓力		MPa	0.6——0.8
電源總功率		KW	13KW
最大允許板材（長寬厚）		mm	200012510（其它尺寸可定制）
最小允許板材（長寬厚）		mm	200606（其它尺寸可定制）
主機外形尺寸：長*寬		mm	4200*1300
總重量		Kg	3000

二、性能特點

全自動數控母線折彎機是高效、精密的母線加工設備，由主機、副工作臺、主工作臺、伺服液壓站和控制臺等組成。液壓元器件采用國內外名牌產品，有效保證了機床的整體性能。

機器的主要特點：

1.機器工作自動化。機器按照自動生成的程序進行加工。編制好的加工程序可隨時調出來下載至數控系統進行加工。

2.機床上大部分零件采用焊接方式，結構簡單，剛性較好。

3.X、Z方向采用了效率高、壽命長、精度高優質滾珠絲杠和直線導軌，由伺服電機或者液壓油缸進行驅動，從而保證了零件的加工質量和精度要求。

四、GJCNCBBAT數控系統

1.本系統主要由軟件和硬件組成。軟件主要由GJCNC通訊軟件和GJCNCBBAT手動控制軟件組成；硬件主要由上位機、PLC、伺服、控制按鈕、傳感器、電磁閥等組成。上位機包含觸屏一體機、GJCNC通訊軟件、GJCNCBBAT手動控制軟件。

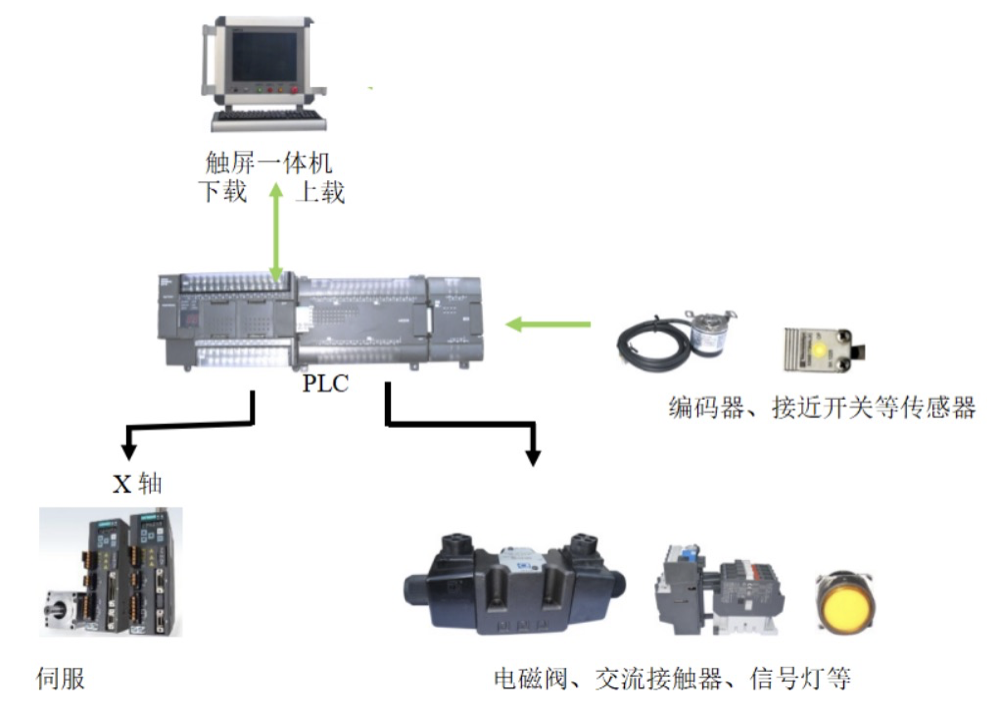

數控系統示意圖：

圖4-1 GJCNCBBAT數控系統示意圖

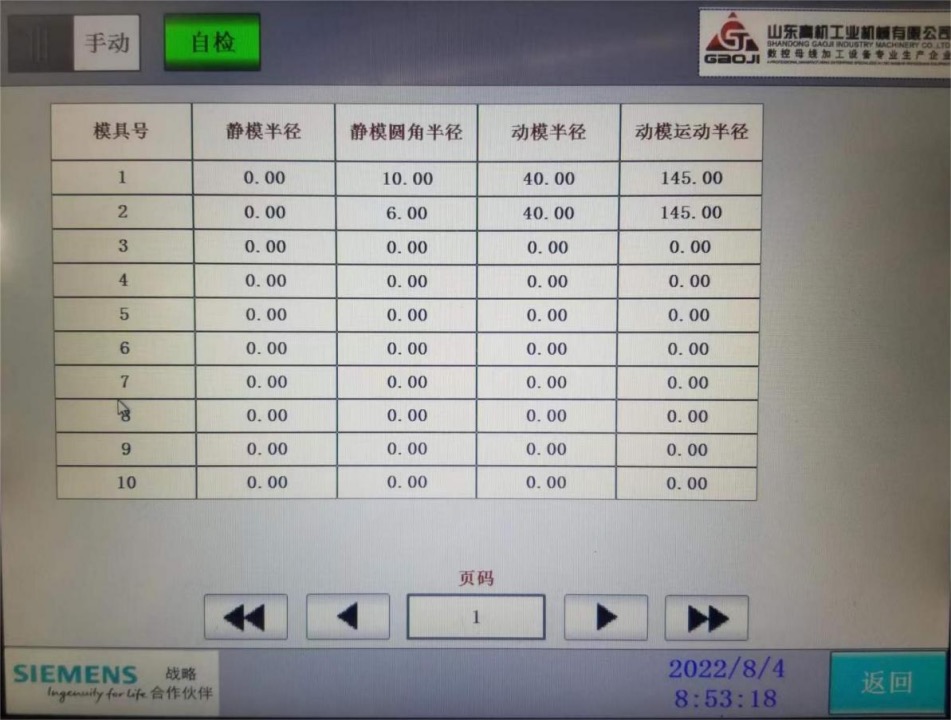

2.手動控制軟件實現的功能：監控數據、操作設備、提示報警、修改參數等。畫面主要由手動模式、自動折彎、手動折彎、信號監控、用戶參數、模具參數、角度補償、液壓參數、報警信息等畫面組成。

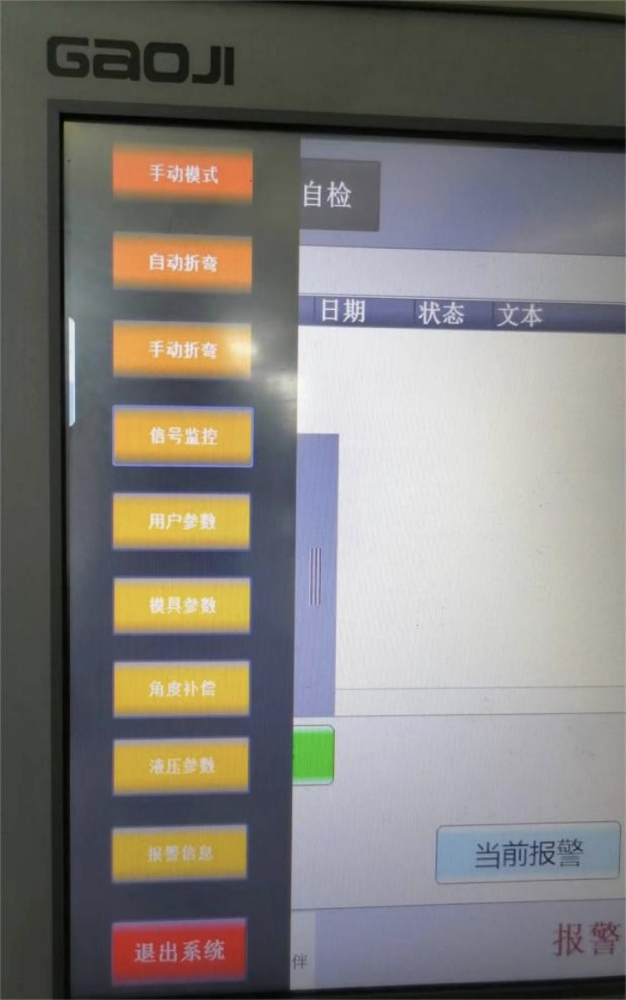

圖4-2 選擇窗口

（1）.公共按鈕

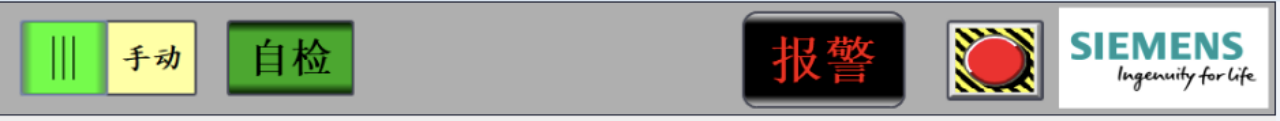

圖4-3 公共按鈕

1）“自動/手動”按鈕：自動程序運行和手動操作兩種工作狀態切換。

2）“自檢”按鈕：點擊自檢按鈕，自檢指示燈亮，設備進行初始化，自檢完成后，自檢指示燈熄滅。

3）“報警”指示燈：當設備檢測到故障信息后，報警指示燈亮，并有蜂鳴聲，點擊“報警”可進入報警信息查詢畫面查看報警信息。

4）“急停”指示燈：當急停旋鈕被按下時指示燈亮，伺服系統運行關閉。

5）通訊線連接信號燈:當急停未拍下時，正常通訊顯示未有急停燈，斷開顯示急停燈。

（2）.手動模式畫面

1）將“自動/手動”切換到“手動”狀態，可手動控制設備各工位動作。

手動操作意義：點擊相應按鈕，恢復各工位的初始狀態，以及輔助清除設備運行區域及工作臺上的異物

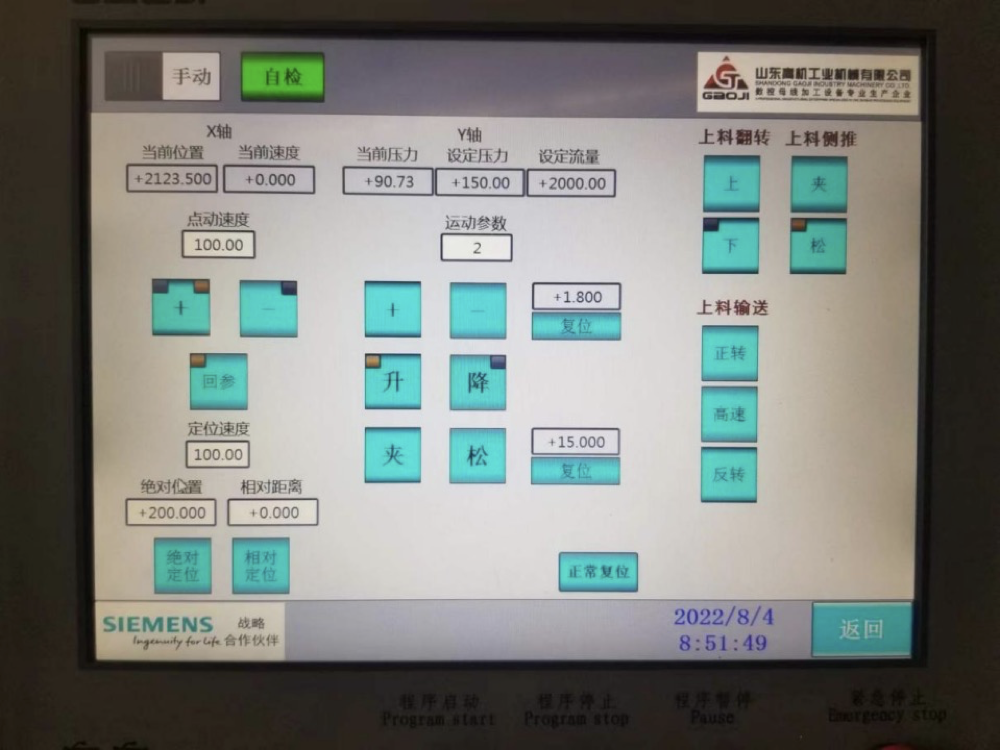

圖4-4手動控制畫面

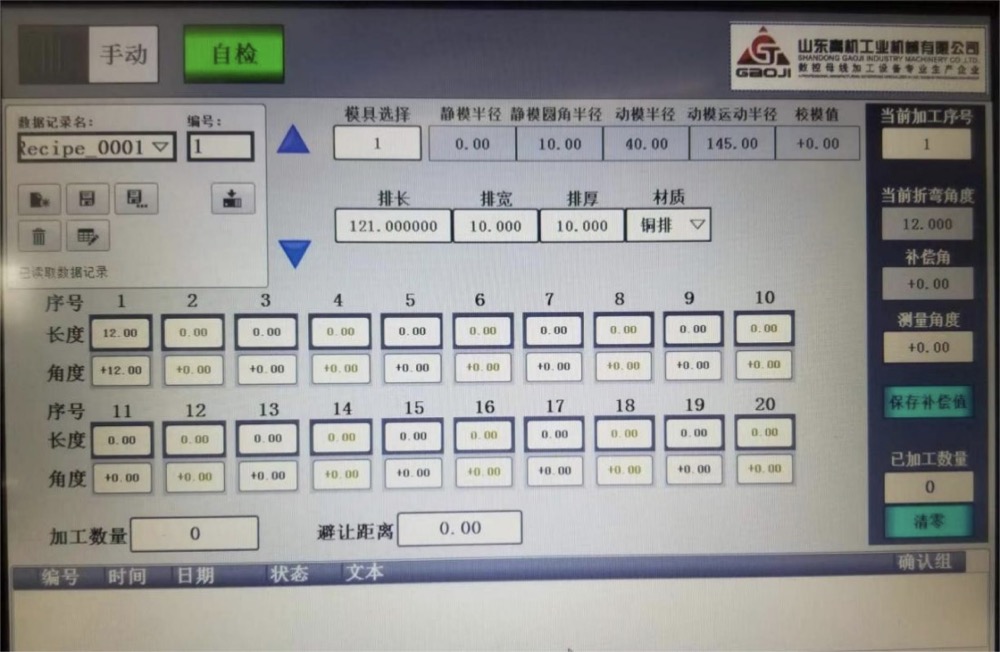

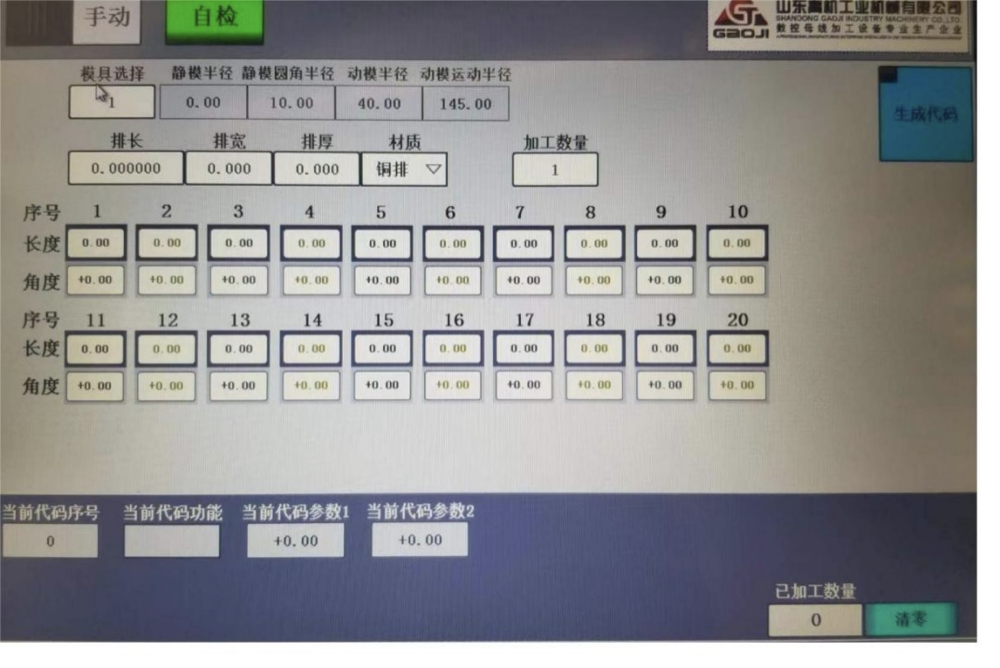

（3）.自動折彎畫面

點擊模具選擇，輸入排長排寬排厚材質、加工數量，根據圖紙輸入加工參數，序號為每個折彎段的序號，長度為每個折彎段的長度，角度為母排折彎與實際中心線的角度（注意角度的正負值，正負代表方向相反），點擊生成代碼（程序自動下載）。

（注意：在自動折彎模式下，如果是連線加工，上述所有參數均為自動下載，無需人工手動操作）
